15QQ 系列

15QQ是一款多功能,范围广的精准分配液体的蠕动泵。直流齿轮箱马达转速从30RPM到420RPM,另外还可以选择后轴带编码器的,能准确的反馈马达转速。

步进马达可以进行精准的转速控制,有3种控制方式可选。

交流同步电机可以提供马达转速从8转到15转

AC Synchronous motor versions offer a range of just 8 to 15 rpm.

› 流量从1.4mL/min(更低流量可以使用步进电机)到900mL/min
› 泵管可以连续使用
› 泵管更换简单方便
› 特有的压管结构,有利于提高出口压力及延长泵管使用寿命
› 翻盖式泵头
› 4种不同尺寸的泵管
› 2种不同材质
› 多种辊轮结构

泵管需要单独订购

15QQ可以替代 15KS 系列.

直流齿轮箱马达可以通过 PWM Flow Controller调节流量大小

返回上一层 蠕动泵

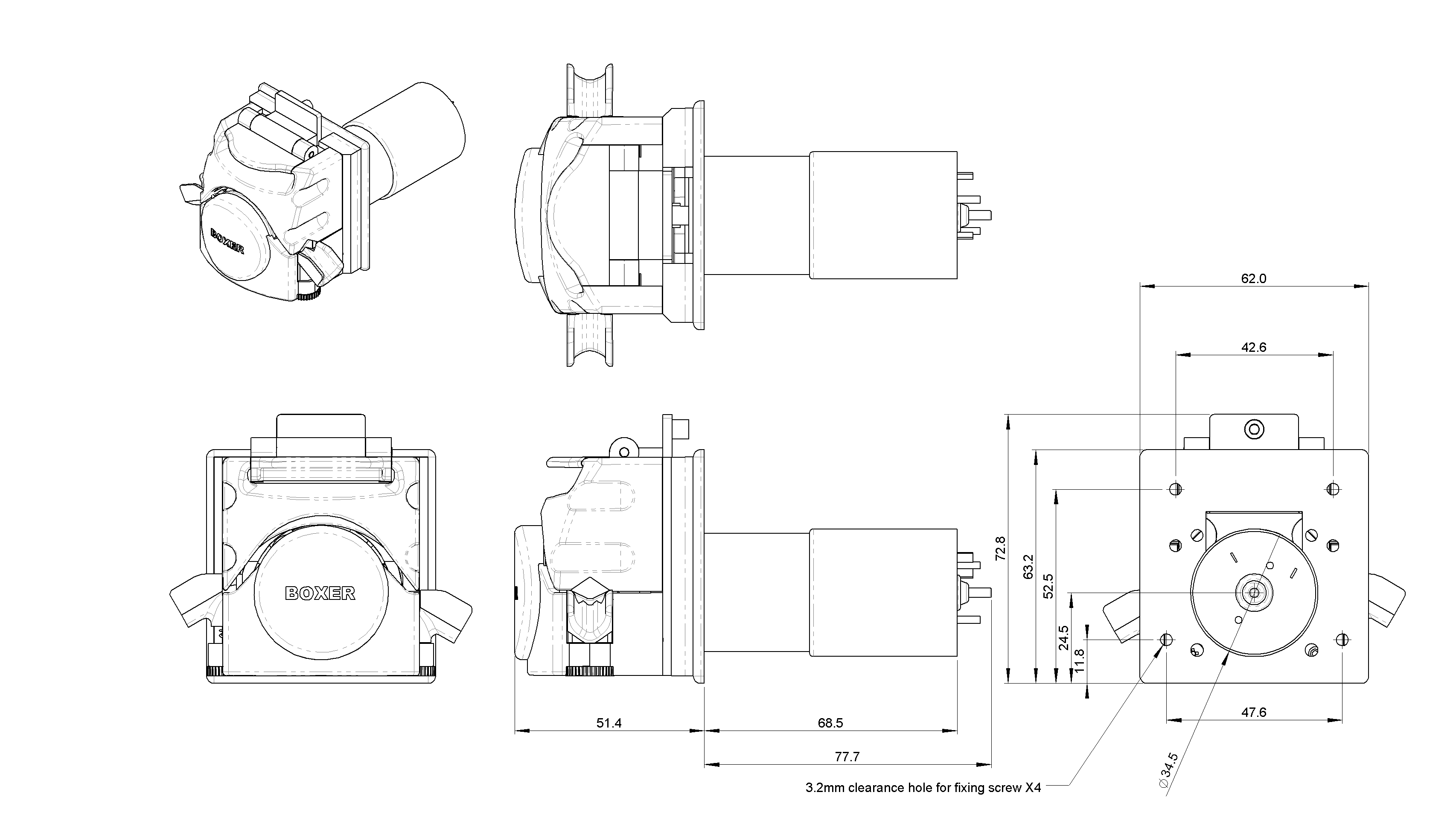

直流齿轮电机

马达电压有12V和24V

Available to purchase online via BOX-it (see order information below).

技术参数

Flow Data
ID Ø 1.6 mm tube 165 / 148 µl per revolution (4 / 6 Roller)
ID Ø 2.4 mm tube 320 / 272 µl per revolution (4 / 6 Roller)
ID Ø 3.2 mm tube 566 / 466 µl per revolution (4 / 6 Roller)
ID Ø 4.8 mm tube 1146 / 800 µl per revolution (4 / 6 Roller)

RPM (at nominal voltage)
12 V 30 / 312 / 437
24 V 60 / 298 / 420
泵管材质 Silicone / Norprene G / PHI / ED-Plex
最大压力 2 bar
马达寿命 >1000 hour
重量 405 g

订货信息

Part Number:     15014.903     12 V DC       30 RPM     4 Rollers
Part Number:     15011.900     12 V DC     312 RPM     4 Rollers
Part Number:     15012.900     12 V DC     437 RPM     4 Rollers     ⇒ BOX-it

Part Number:     15014.901     24 V DC       60 RPM     4 Rollers
Part Number:     15013.900     24 V DC     298 RPM     4 Rollers
Part Number:     15014.900     24 V DC     420 RPM     4 Rollers     ⇒ BOX-it

Accessories:
Tubing, encoder, spare rotor

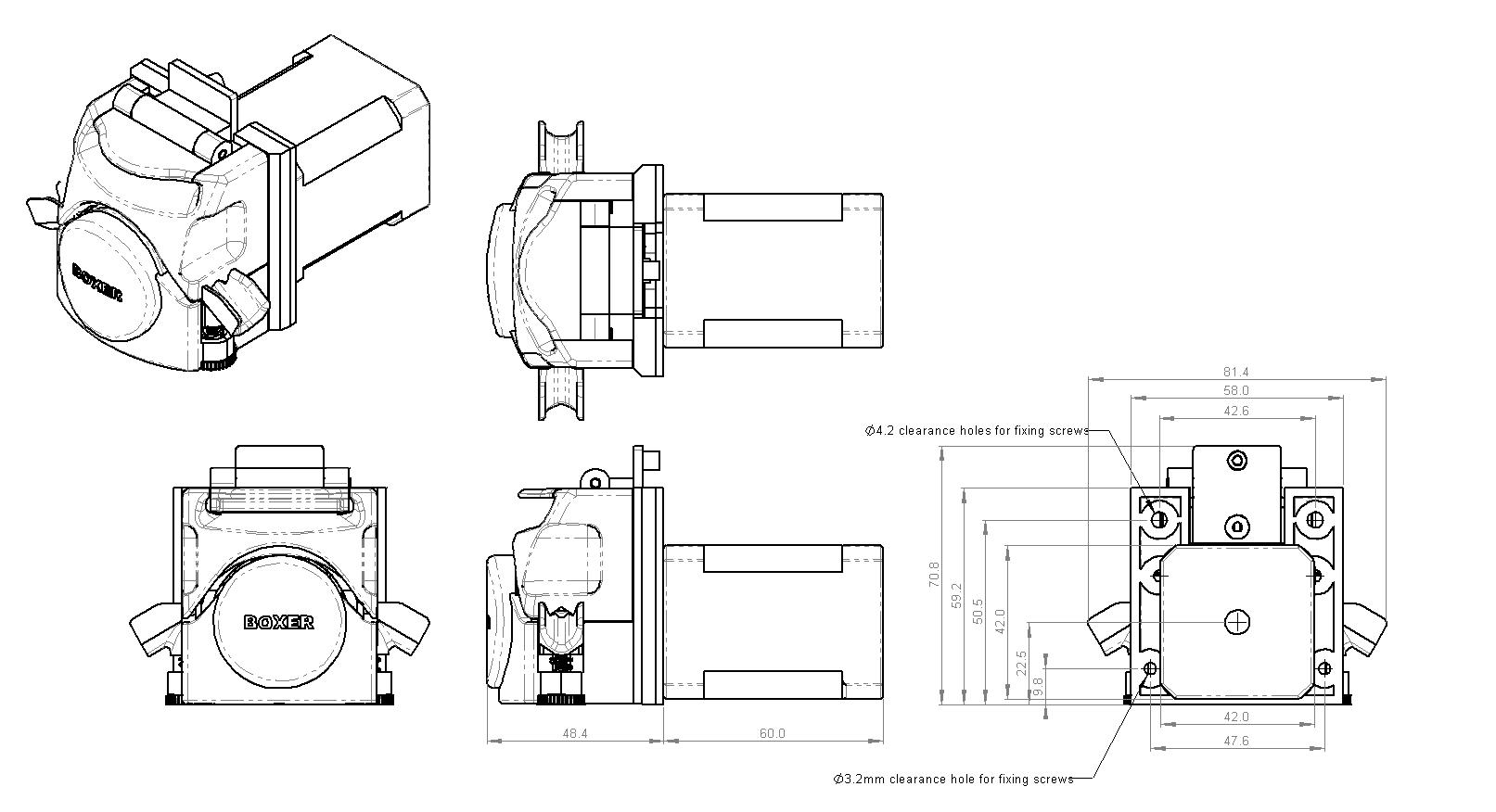

步进马达

Excellent dosing control available in 24 V.

技术参数

Flow Data
ID Ø 1.6 mm tube 165 / 148 µl per revolution (4 / 6 Roller)
ID Ø 2.4 mm tube 320 / 272 µl per revolution (4 / 6 Roller)
ID Ø 3.2 mm tube 566 / 466 µl per revolution (4 / 6 Roller)
ID Ø 4.8 mm tube 1146 / 800 µl per revolution (4 / 6 Roller)

RPMto 800 rpm (max speed depends upon tube size / number of rollers)
泵管材料 Silicone / Norprene G / PHI / ED-Plex
最大压力 2 bar
马达寿命 >10000 hour
重量 694 g

订货信息

Part Number:     15602.900     24 V Stepper     to max 800 RPM     4 Rollers
Part Number:     15652.900     24 V Stepper     to max 800 RPM     4 Rollers     with controller A
Part Number:     15652.901     24 V Stepper     to max 800 RPM     4 Rollers     with controller B

Accessories:
Tubing, encoder, spare rotor
Driver





步进马达

Excellent dosing control available in 24 V.

技术参数

Flow Data
ID Ø 1.6 mm tube 165 / 148 µl per revolution (4 / 6 Roller)
ID Ø 2.4 mm tube 320 / 272 µl per revolution (4 / 6 Roller)
ID Ø 3.2 mm tube 566 / 466 µl per revolution (4 / 6 Roller)
ID Ø 4.8 mm tube 1146 / 800 µl per revolution (4 / 6 Roller)

RPMto 800 rpm (max speed depends upon tube size / number of rollers)
泵管材料 Silicone / Norprene G / PHI / ED-Plex
最大压力 2 bar
马达寿命 >10000 hour
重量 694 g

订货信息

Part Number:     15602.900     24 V Stepper     to max 800 RPM     4 Rollers
Part Number:     15652.900     24 V Stepper     to max 800 RPM     4 Rollers     with controller A
Part Number:     15652.901     24 V Stepper     to max 800 RPM     4 Rollers     with controller B

Accessories:
Tubing, encoder, spare rotor
Driver





订货信息

Part Number:     15602.900     24 V Stepper     to max 800 RPM     4 Rollers
Part Number:     15652.900     24 V Stepper     to max 800 RPM     4 Rollers     with controller A
Part Number:     15652.901     24 V Stepper     to max 800 RPM     4 Rollers     with controller B

Accessories:
Tubing, encoder, spare rotor
Driver





交流同步马达

长寿命和在230V

技术参数

Flow Data
ID Ø 1.6 mm tube 165 / 148 µl per revolution (4 / 6 Roller)
ID Ø 2.4 mm tube 320 / 272 µl per revolution (4 / 6 Roller)
ID Ø 3.2 mm tube 566 / 466 µl per revolution (4 / 6 Roller)
ID Ø 4.8 mm tube 1146 / 800 µl per revolution (4 / 6 Roller)

RPM
230 V / 50 Hz8 / 15
泵管材料 Silicon / Norprene G / PHI / ED-Plex
最大压力 2 bar
马达寿命 >10000 hour
重量 409 g

订货信息

Part Number:     15205.900     230 V / 50 Hz       8 RPM     4 Rollers
Part Number:     15204.900     230 V / 50 Hz     15 RPM     4 Rollers

Accessories:
Tubing, encoder, spare rotor

所有数据都是理想状态下,在实验室内测试所得,客户是否能满足要求,要根据客户的实际工况来判定。
